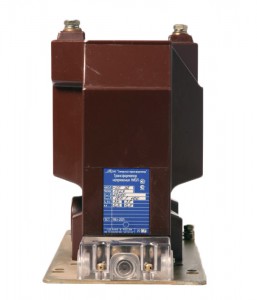

Двухполюсный незаземляемый трансформатор напряжения НИОЛ однофазный предназначен для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50-60 Гц, а также для установки в комплектные распределительные устройства КРУ.

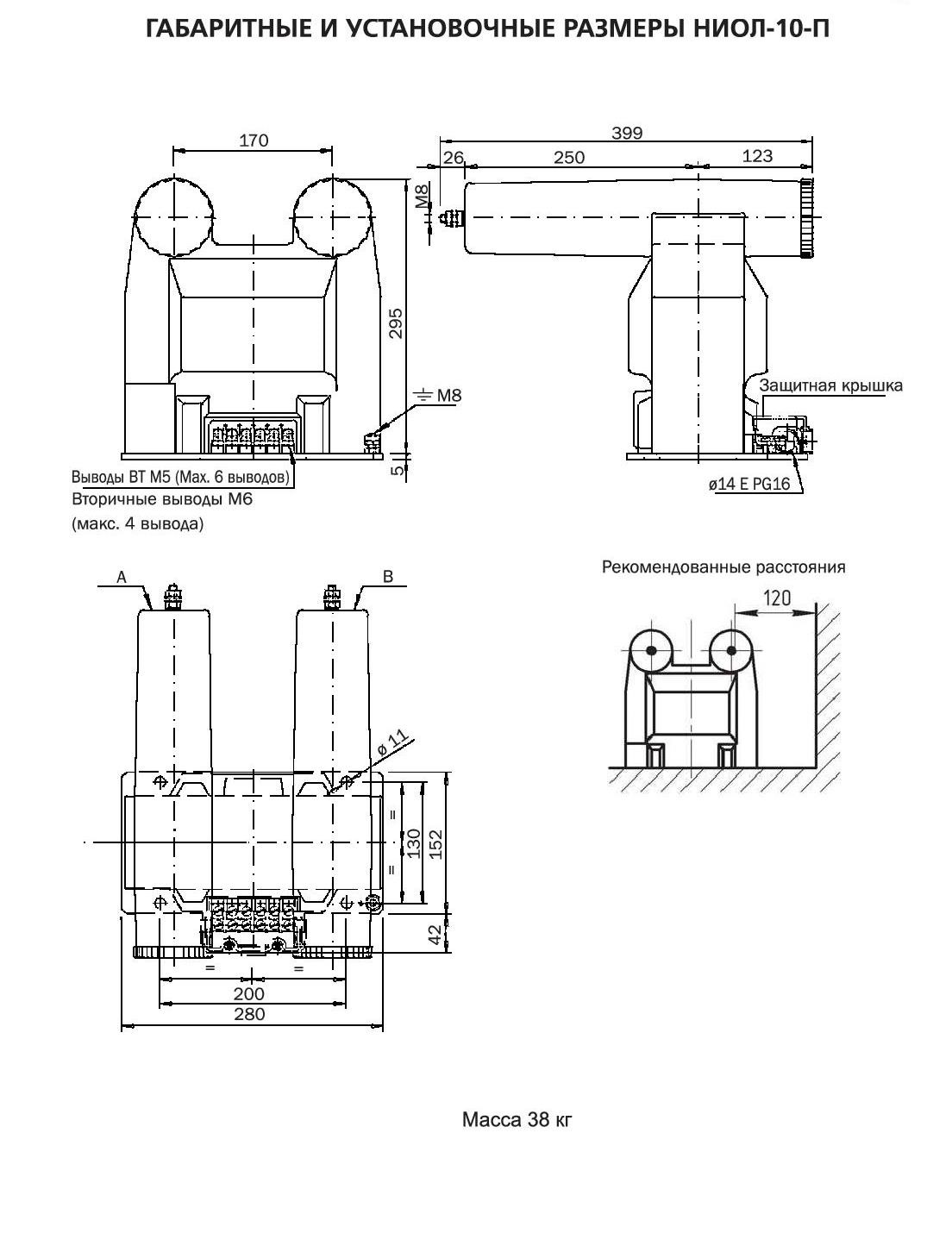

НИОЛ-10-П - трансформатор с предохранительным устройством.
Климатическое исполнение "У" или "Т", категории размещения 3 или 2 по ГОСТ 15150
| Наименование параметра | Значение | ||||
|---|---|---|---|---|---|
Номинальное напряжение первичной обмотки, В | 3000 | 6000 | 10000 | ||
Номинальное напряжение вторичной обмотки, В | 100; 110; 120 | ||||
Количество вторичных обмоток | 1 или 2 | ||||
Номинальный коэффициент напряжения | 1,2 | ||||
Номинальная мощность, В*А | |||||
кл. 0,2 | 15 | 20 | 30 | ||
кл. 0,5 | 30 | 50 | 100 | ||
кл. 1,0 | 50 | 75 | 150 | ||
вне класса точности | 150 | 300 | 400 | ||
| Схема и группа соединения обмоток | |||||
| с одной вторичной обмоткой с двумя | 1/1-0 | ||||
| вторичными обмотками | 1/1/1/-0-0 | ||||
