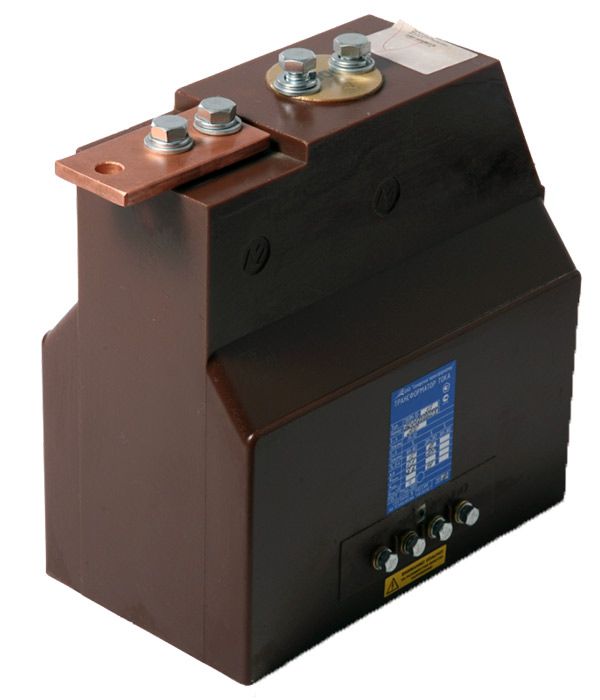

ТВЛМ-10 трансформатор тока опорный

Описание

Назначение и область применения

Трансформатор тока ТВЛМ-10 опорный, предназначен для передачи сигнала   измерительной информации приборам измерения, защиты, сигнализации и   управления в электрических цепях переменного тока частотой 50 или 60 Гц   класса напряжения 10 кВ.

Трансформатор устанавливается в комплектные распредели­тельные   устройства (КРУ) внутренней установки, а также в сборные камеры   одностороннего обслуживания(КСО) для изолирования цепей вторичных   соединений от высокого напряжения.

Трансформаторы изготавливаются разных конструктивных вариантов в   климатическом исполнении «У» или «Т», категории размещения 3 или 2 по   ГОСТ 15150.

Трансформаторы могут поставляются с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.

Технические параметры



Наименование параметра	Значение
Номинальное напряжение, кВ	10
Номинальный первичный ток, А	5-1500
Номинальный вторичный ток, А	5
Количество вторичных обмоток	2 или 3
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А:
обмотки для измерения	10
обмотки для защиты	15
Класс точности обмотки: для измерения для защиты
для измерения:	0,2S; 0,2; 0,5S; 0,5
для защиты:	10P
Ток односекундной термической стойкости, кА	0,35 - 31,5
Ток электродинамической стойкости, кА	1,5-100
Номинальная предельная кратность обмотки для защиты	10
Номинальный коэффициент безопасности приборов обмотки для измерения	2-20

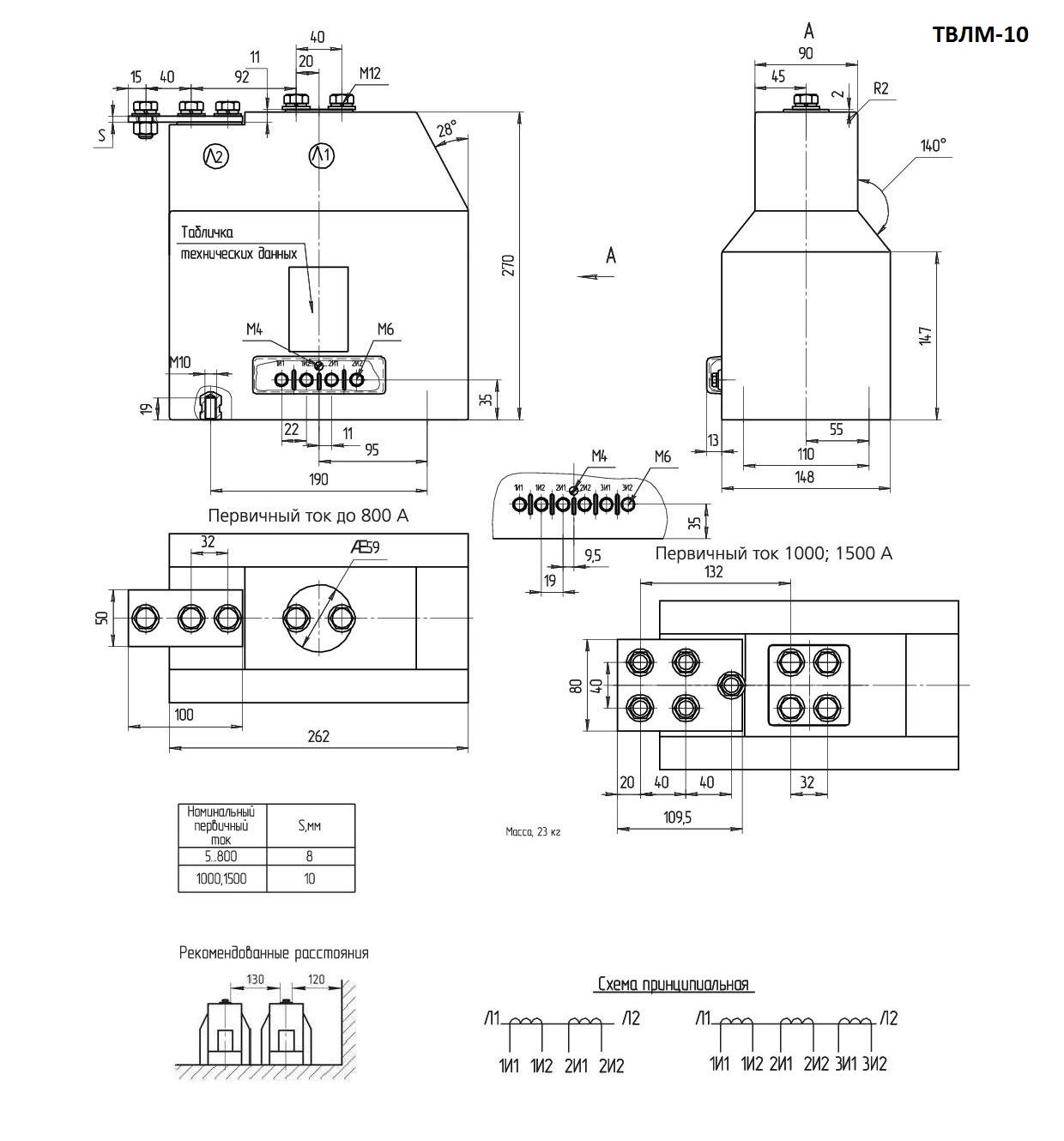

Внешний вид (чертеж)
