Описание

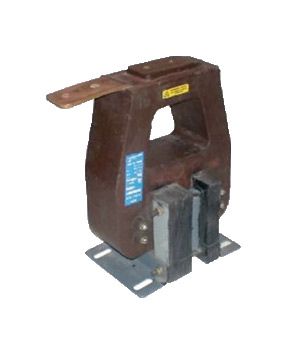

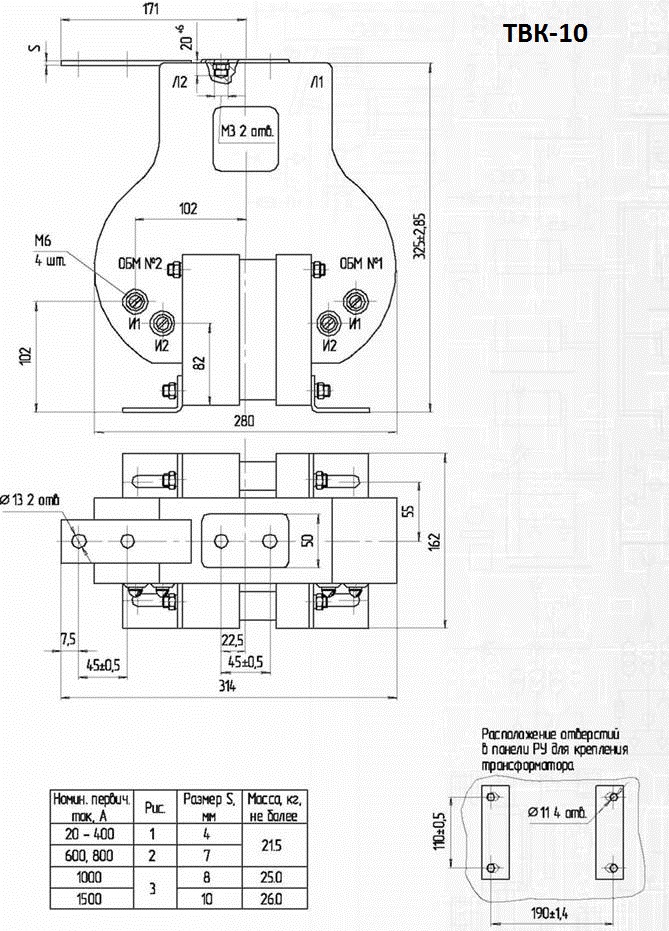

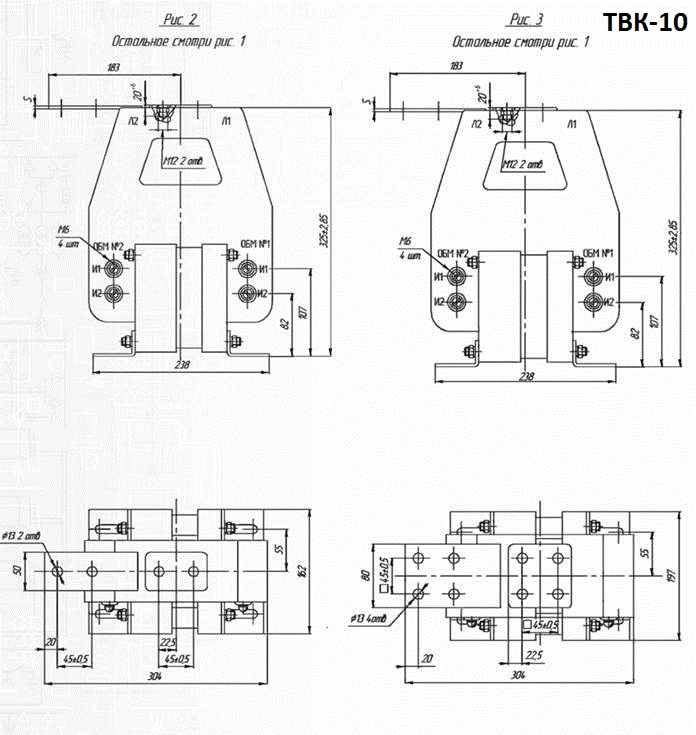

Трансформатор тока ТВК-10 опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц класса напряжения 10 кВ.
Трансформатор устанавливается в комплектные распределительные устройства (КРУ, КРУН) внутренней установки, а также в сборные камеры одностороннего обслуживания (КСО) для изолирования цепей вторичных соединений от высокого напряжения.
Трансформаторы изготавливаются в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Технические параметры
| Наименование параметра | Значение |
|---|
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток, А | 20-1500 |
| Номинальный вторичный ток, А | 5 |
| Количество вторичных обмоток | 2 |
| Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
| обмотки для измерения | 10 |
| обмотки для защиты | 15 |
| Класс точности обмотки: для измерения для защиты |
| для измерения: | 0,5 |
| для защиты: | 10P |
| Ток односекундной термической стойкости, кА | 1,88 - 30 |
| Ток электродинамической стойкости, кА | 7,0-76,5 |
| Номинальная предельная кратность обмотки для защиты | 12 |
