Описание

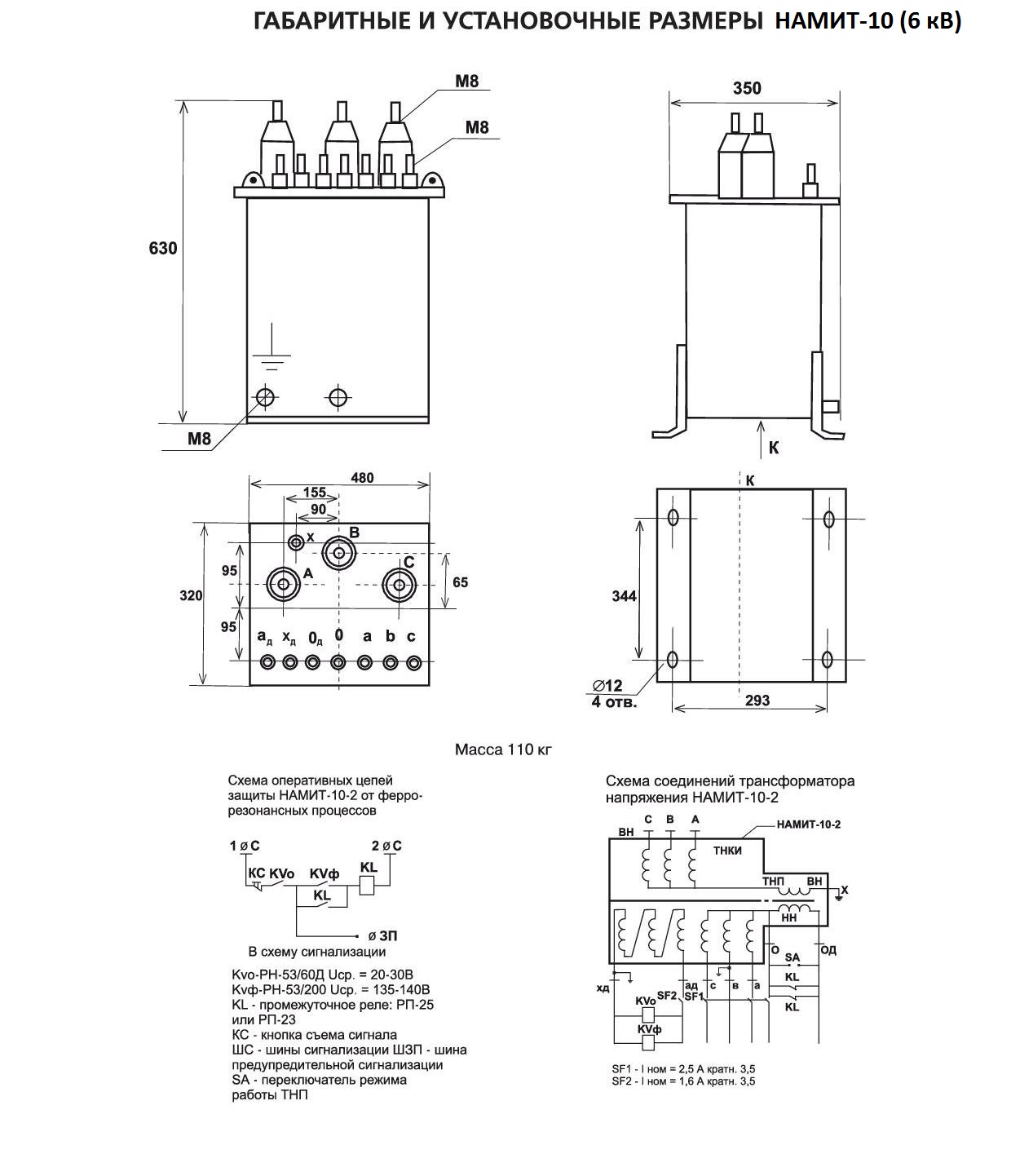

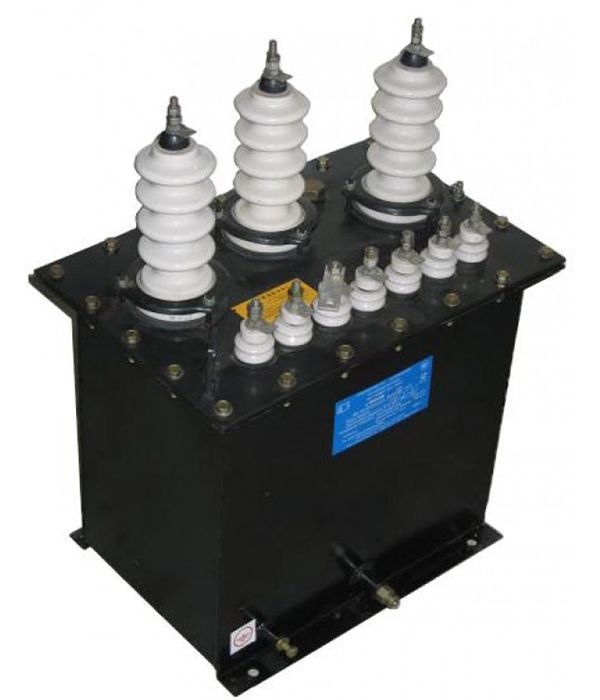

Трансформатор напряжения НАМИТ-10 трехфазный, антирезонансный, масляный представляет собой соединённые конструктивно в единое целое два трансформатора напряжения:
- трансформатор напряжения контроля изоляции (ТНКИ), трёхобмоточный: первичные и основные вторичные обмотки соединены по схеме звезда, дополнительные вторичные -разомкнутый треугольник. Трансформатор предназначен для питания цепей измерительных приборов учёта электрической энергии, для цепей защиты и контроля изоляции.
- трансформатор нулевой последовательности (ТНП), двухобмоточный, первичная обмотка которого включена в нейтраль ТНКИ и заземлена, вторичная обмотка выведена на крышку трансформатора. Предназначен для защиты трансформатора ТНКИ от повреждения при однофазных замыканиях и феррорезонансе.
Трансформаторы устанавливаются в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий. Климатическое исполнение «УХЛ», категория размещения 2 по ГОСТ 15150.
Технические параметры
| Наименование параметра | Значение |
| Номинальное напряжение обмоток, кВ: |
|
| - первичной |
6;10;(6,3)
|
| - вторичной основной |
0,1 (0,11)
|
| - вторичной дополнительной |
0,1/3 (0,11/3)
|
| Номинальная мощность обмоток, ВА |
для кл. 0,2
|
для кл. 0,5
|
| вторичной основной для при измерении линейных напряжений и симметричной нагрузке в классе точности: |
|
|
| 0,2 |
75
|
|
| 0,5 |
150
|
200
|
| 1,0 |
270
|
300
|
| 3,0 |
600
|
| вторичной дополнительной |
30
|
| Предельная мощность обмоток вне класса точности, ВА |
|
| первичной |
1000
|
| вторичной |
900
|
| вторичной дополнительной |
100
|
