Описание

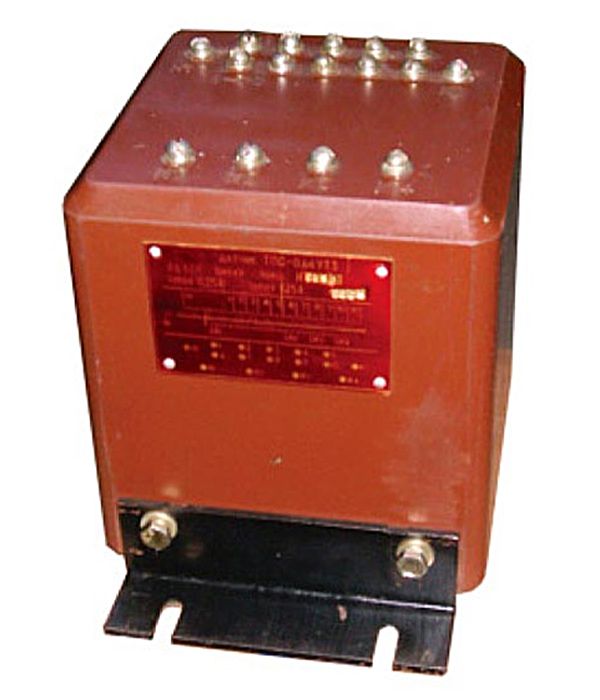

Датчик тока трансформаторный ТПС-0,66 предназначен: для
связи устройства подключения высоковольтных вводов
на 500 кВ с устройством контроля изоляции (КИВ-500);
для защиты совместно с разрядниками устройства
КИВ-500 от попадания высокого напряжения при появлении
пробоя изоляции в высоковольтных вводах; для
выравнивания суммируемых емкостных токов вводов при
неравенстве их емкостей в исправном состоянии.
Датчик расчитан для эксплуатации в климатическом исполнении
У и T категории размещения 3 по ГОСТ
15150-69.
Технические параметры
| Наименование
параметра | Значение |
|---|
| Максимальный
рабочий первичный ток,
А | |
| при
коэффициенте трансформации 1:5 | 0,25
|
| при коэффициенте трансформации
1:7,5 | 0,166 |
| при коэффициенте трансформации 1:10 |
0,125 |
| Максимальный рабочий
вторичный ток, А | 1,25
|
| Класс изоляции первичной
обмотки | 0,66
|
| Класс изоляции вторичной
обмотки | 0,4
|
| Номинальная частота,
Гц | 50
|
| Габаритные размеры,
мм | 185x260x220
|
